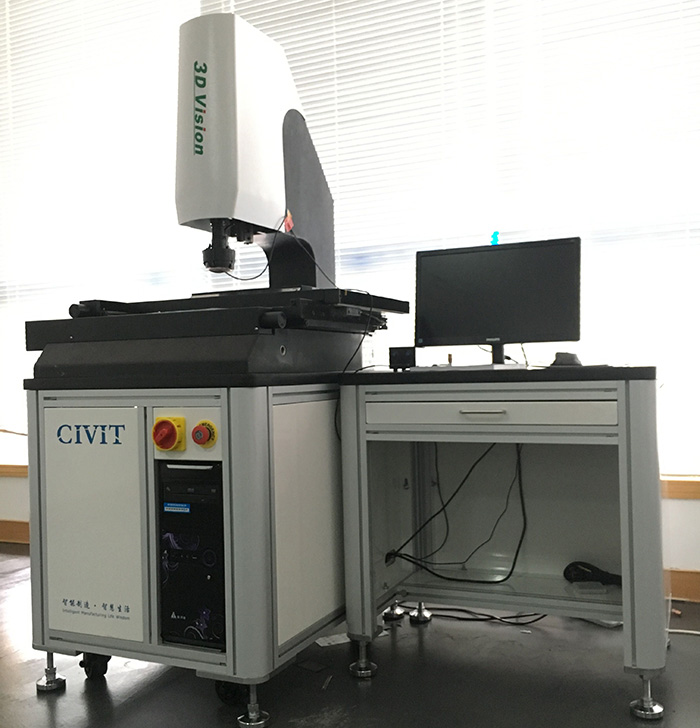

全自动3D影像测量仪_视觉检测(测量仪）_贝肯智能科技（苏州）有限公司

贝肯智能科技（苏州）有限公司

总部：苏州工业园区通和路60号

Tel: 0512-67505017

Fax: 0512-67505091

MOBILE: 13771477065（曹先生）

MOBILE: 15850372750 (谭小姐）

深圳地址：深圳市龙华区观兴西路鸿创科技中心5栋一楼

产品详情

仪器特点

※ 整机底座、立柱、X/Y平台均采用天然大理石制作,永不变形,精度高,稳定性强；

※全新流线型的造型设计，外观整洁、直观、大方；

※采用全闭环伺服控制技术，台湾上银直线导轨，TBI研磨级丝杆，运行平稳，噪音低，运行速度快；

※底光和表面光采用可调试LED冷光源，可实现对各种复杂表面工件进行精确量测，避免了一般热光源带来的热胀冷缩的弊病，避免工件二次变形,3环8区光源成像效果更佳；

※采用美国750TV高清彩色CCD，成像效果非常佳；

※采用高清定格卡位连续变倍镜头，变倍率无需校正,光学放大0.7-4.5倍,影像放大30X--220X,(可选配自动变倍镜头)；

※ Z轴采用平行导轨结构加配重块设计，减轻了其重量，提高结构的稳定性并减少了其自身变形，提高了Z轴的定位精度及稳定性；

※可选配日本KEYENCE激光系统和英国RENISHAW探测系统，结合软件可进行大量程、高精度3D测量；

※全球独创的Z轴“零段差技术”，保证了不同焦距的平面精度不受影响；

※测量软件：采用本公司自行研发的功能强大的3D测量软件，可以方便快捷的对各种工件进行精确量测，为用户提供了完善的测量解决方案；

※程序自动测量、自动对焦、自动寻边、自动程控灯光，减少人工干预；

技术参数

机台型号	AIM-322P	AIM-432P
(X/Y/Z)量测行程	300200200	400300200
全机尺寸(mm)	1200X700X1650	1350X900X1650
机台承重量	30Kg	30Kg
CCD	美国750线高清晰彩色CCD
镜头	STEP-ZOOM定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-220X)
量测系统	AI-CNC 3D
电源供给	220V+10% 50/60Hz
光学尺分辨率	1um
X/Y量测精度	(3+L/200)um
重复性	3um
适合环境	温度20-25摄氏度，湿度50%-60%

机台配置

序号	名称	规格/品牌	单位	数量	备注
1	机身、工作台	00级天然大理石底座、工作台和立柱	套	1
2	CCD	美国750TVL高清彩色CCD	个	1
3	镜头	POMEAS定格卡位连续变倍镜头	个	1
4	光栅尺	封闭式高精度防尘1um光栅	条	3
5	马达	UWC	个	3
6	导轨	上银H级直线导轨	套	3
7	丝杆	TBI研磨丝杆	支	3
8	软件（加密锁）	AI-CNC 3D	套	1
9	运动控制器	UWC4000I	块	1
10	探针系统	英国雷尼绍探测系统	套	1	选配
11	激光系统	日本KEYENCE高精度激光	套	1	选配
12	校正块	定制	块	1
13	光学玻璃	定制	块	1
14	电脑	CPU:G1630/主板：华硕P8H61/内存2G/硬盘:120G固态/光驱:16XDVD/显示器: AOC 22寸LCD；	套	1

软件特点

一、完美支持Win7操作系统

二、最完整的几何测量功能

2D元素：点、线、圆、圆弧、椭

圆、矩形、键槽、圆环、曲线

3D元素：平面、圆柱、圆锥、球、

曲面

三、强大的构造功能

构造：点、线、圆、圆弧、椭圆、矩形、键槽、圆环、曲线、平面、圆柱、圆锥、距离、角度

四、强大的毛边、弱边抓取功能

五、完整的公差评价体系

六、尺寸标注、产品图片全景标注

七、简单实用的报表功能

可输出WORD、EXCEL、TXT、DXF等多种多样的报告

八、工件全景图形扫描，GPS导航，快速找到需测量的位置

九、完美的3D测量支持，可同时支持接触式测头和激光器

图形以3维显示和操作，更为直观；

支持影像取点测量3D元素；

元素数据以三维显示

十、强大的CAD导入和导出功能

可同时导入10万个元素；

简化了DXF导入编程的过程；

可以修改CAD默认设置；

可导出IGES档案

支持Gerber文件导入测量，减轻PCB板测量的编程工作量

可导入曲线进行测量

十一、实用强大的编程功能

1、支持一机编程多机使用；

2、支持元素重新测量，与其相关联的构造、几何运算、公差判定会自动更新，简单省时高效；

3、可对程序的灯光、倍率、高度等进行快速修改；

4、程序阵列、平移、旋转：对有规律的元素测量，只需测量一个，其余的可通过阵列、平移、旋转来完成，省时高效；

5、同在一个屏幕下的元素，机器无需运动，一次性自动测完；

6、可自动判断产品的NG/OK，并用颜色标识测量超差的位置；

十二、逆向工程

强大的扫描功能结合CAD支持功能，使得逆向更为现实，仅需给出一个起点和一个终点，即可自动进行轮廓扫描；
